طراحی تجهیز از Duty واقعی فرآیند آغاز میشود
تجهیز خوب قبل از هر چیز باید بداند چه ماده‌ای، با چه دبی، دانهبندی، درصد جامد، دما و ویژگی سایشی از آن عبور می‌کند. ظرفیت نامی به‌تنهایی برای طراحی کافی نیست؛ شرایط راه‌اندازی، بار لحظه‌ای، گیرکردن ماده، تغییر خوراک و حالت‌های شست‌وشو یا توقف نیز باید در Duty دیده شوند.
زرفرآور داده‌های فرآیندی را به Design Criteria و دیتاشیت مهندسی تبدیل می‌کند. به این ترتیب، طراح مکانیک و سازنده با ورودی یکسان کار می‌کنند و ابهام میان انتظار فرآیند و واقعیت تجهیز کاهش می‌یابد.
- دبی و دامنه تغییرات خوراک
- خواص فیزیکی، سایش و خورندگی
- نیرو، گشتاور و بارهای گذرا
- شرایط ایمنی، شست‌وشو و توقف

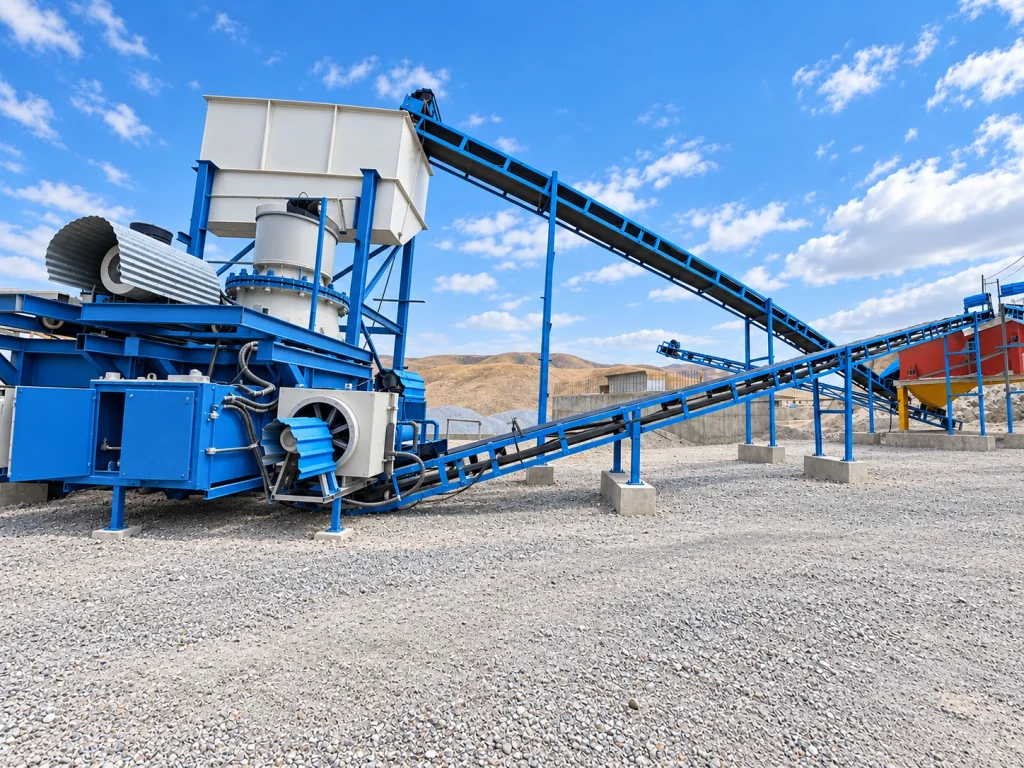

سایزینگ تجهیزات خردایش، انتقال و جدایش
روش سایزینگ برای سنگ‌شکن، آسیا، سرند، نوار نقاله، مخزن، همزن، پمپ یا سلول جدایش یکسان نیست. هر تجهیز مدل عملکرد، ضریب اطمینان و محدودیت کنترلی خود را دارد. انتخاب بزرگ‌تر از نیاز هم الزاماً ایمن نیست؛ می‌تواند مصرف انرژی، هزینه سرمایه‌ای یا کیفیت کنترل را بدتر کند.
در پروژه زرفرآور، سایزینگ با موازنه جرم، مشخصات خوراک، ساعات مؤثر کار و سناریوهای عملیاتی هماهنگ میشود. سپس نقاط اتصال به سازه، برق، ابزار دقیق، پایپینگ و تجهیزات بالادست و پایین‌دست در بازبینی بین‌رشته‌ای کنترل می‌شوند.
- ظرفیت مؤثر به‌جای اتکا به ظرفیت کاتالوگ
- کنترل بار گردشی و شرایط اوج
- هماهنگی توان موتور، کنترل و حفاظت
- بررسی رابط‌های مکانیکی و فرآیندی
انتخاب متریال و مدیریت سایش در تجهیزات معدنی
سایش، ضربه، خوردگی و چسبندگی ماده از مهم‌ترین عوامل کاهش عمر تجهیز هستند. انتخاب متریال باید بر اساس مکانیسم خرابی، سرعت، هندسه جریان و امکان تعویض قطعات انجام شود؛ یک آلیاژ گران بدون طراحی درست مسیر ماده، لزوماً عمر بیشتری ایجاد نمی‌کند.
زرفرآور نقاط سایش و قطعات مصرفی را در طراحی مشخص می‌کند و تا حد امکان تعویض‌پذیری، دسترسی و استانداردسازی قطعات را در نظر میگیرد. این تصمیم‌ها هزینه چرخه عمر و زمان توقف را بیش از تفاوت جزئی قیمت ساخت تحت تأثیر قرار می‌دهند.
- تحلیل نوع سایش و سرعت جریان
- تعریف لاینر و قطعات قابل تعویض
- کاهش نقاط گیر مواد و تجمع
- دسترسی ایمن برای تعویض و بازرسی
مدل سهبعدی و تعمیرپذیری؛ فراتر از ظاهر تجهیز
مدل سهبعدی زمانی ارزشمند است که تداخل‌ها، فضای بازکردن قطعات، مسیر جرثقیل، دسترسی اپراتور و نقاط مونتاژ را آشکار کند. تجهیزی که در مدل جا میشود اما موتور، شفت یا لاینر آن قابل خارج‌کردن نیست، در بهره‌برداری هزینه پنهان بزرگی خواهد داشت.
بازبینی طراحی زرفرآور سناریوی نصب و تعمیر را کنار عملکرد فرآیندی می‌بیند. کلیرنس‌ها، وزن قطعات قابل حمل، نقاط لیفت، گاردها، سکوها و رابط با تجهیزات مجاور پیش از صدور نقشه ساخت کنترل می‌شوند.
- کنترل تداخل و کلیرنس
- مسیر مونتاژ، لیفت و تعویض قطعه
- گاردینگ و ایمنی دسترسی
- هماهنگی مدل با نقشههای سازه و پایپینگ
نقشه ساخت و کنترل کیفیت کارگاه
نقشه ساخت باید جنس، ضخامت، تلرانس، نوع اتصال، توالی مونتاژ و سطح کنترل را بدون تفسیر چندگانه منتقل کند. ابهام در نقشه معمولاً به سؤال کارگاهی، تغییر بدون ثبت و دوباره‌کاری تبدیل میشود. BOM دقیق نیز مبنای خرید، رهگیری متریال و کنترل هزینه است.
زرفرآور متناسب با حساسیت تجهیز، معیار بازرسی و نقاط کنترل را کنار مدارک ساخت تعریف می‌کند. بازخورد سازنده در یک مسیر کنترل‌شده بررسی میشود تا بهبود ساخت‌پذیری، مبنای فرآیندی یا ایمنی طراحی را تغییر ندهد.
- نقشههای ساخت و مونتاژ
- تلرانسها و مشخصات اتصال
- BOM و رهگیری متریال
- نقاط بازرسی و معیار پذیرش
چه زمانی بازطراحی تجهیز موجود منطقی است؟
اگر تجهیز تکرار خرابی دارد، ظرفیت مدار را محدود می‌کند، تعمیر آن دشوار است یا با خوراک جدید سازگار نیست، بازطراحی می‌تواند از تعویض کامل اقتصادی‌تر باشد. اما ابتدا باید علت ریشه‌ای جدا شود؛ تغییر هندسه بدون تشخیص مشکل ممکن است خرابی را فقط به بخش دیگری منتقل کند.
در بازطراحی، زرفرآور تاریخچه توقف، شرایط واقعی کار، وضعیت قطعات و داده فرآیند را بررسی می‌کند. گزینه‌ها از اصلاح موضعی تا تغییر اساسی مقایسه می‌شوند و اثر هر گزینه بر تولید، نصب و قطعات یدکی روشن میشود.
