طراحی سازه صنعتی کارخانه فرآوری

سازه و فونداسیون، بخشی از عملکرد کارخانه‌اند. بار تجهیزات، ارتعاش، شرایط زمین و مسیرهای نصب و تعمیرات را کنار هم می‌سنجیم تا نقشه‌های سازه با نیاز واقعی واحد فرآوری هماهنگ باشند.

  • ۵ دقیقه مطالعه
  • به‌روزرسانی محتوا:
  • راهنمای خدمات مهندسی زرفرآور

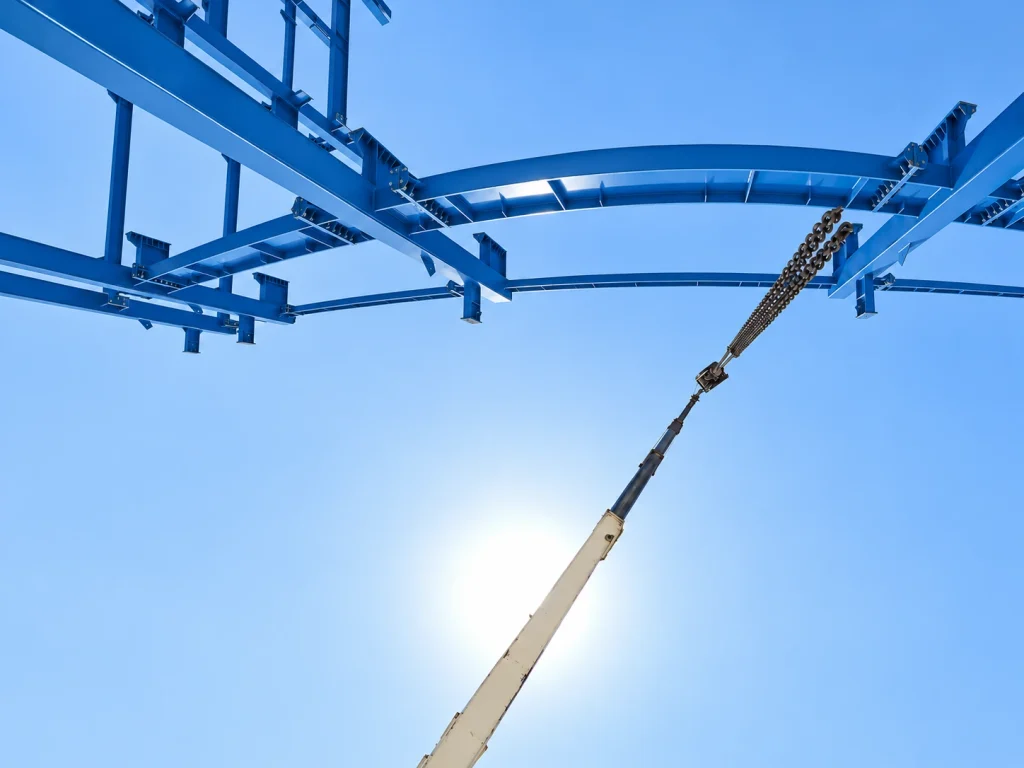

تصویر مفهومی بررسی نقشه سازه فلزی در سالن صنعتی
طراحی سازه‌های صنعتی و فونداسیون تجهیزات فرآوری با بررسی بارگذاری، ارتعاش، شرایط زمین و دسترسی نصب و تعمیرات.
01

چرا سازه کارخانه فرآوری با سازه معمولی تفاوت دارد؟

در کارخانه فرآوری، سازه میزبان تجهیزاتی است که وزن، ضربه، گشتاور و ارتعاش تولید می‌کنند و هم‌زمان باید مسیر عبور ماده، لوله، کابل و نفر را حفظ کند. بار خالی، بار عملیاتی، پرشدگی اتفاقی، تعمیرات و شرایط توقف ممکن است ترکیب‌های متفاوتی بسازند.

زرفرآور بارگذاری را از روی داده واقعی تجهیز و فلسفه بهره‌برداری استخراج می‌کند. این ارتباط مستقیم میان فرآیند، مکانیک و سازه از فرض‌های محافظه‌کارانه بی‌هدف یا کم‌برآورد خطرناک جلوگیری می‌کند.

  • بارهای مرده، زنده و عملیاتی
  • ضربه و بار دینامیکی تجهیزات دوار
  • بار ناشی از گرفتگی یا پرشدگی
  • باد، زلزله و شرایط محیطی سایت
02

طراحی فونداسیون تجهیزات و کنترل ارتعاش

فونداسیون سنگ‌شکن، آسیا، پمپ یا تجهیز دوار باید هم مقاومت و هم پاسخ دینامیکی مناسبی داشته باشد. تطابق فرکانس طبیعی سازه با فرکانس تحریک می‌تواند ارتعاش را تشدید کند و به یاتاقان، اتصال، پایپینگ یا خود سازه آسیب بزند.

در طراحی فونداسیون، مشخصات تجهیز، نیروهای دینامیکی، سختی خاک، تراز نصب، آرایش انکربولت و محدودیت اجرا هم‌زمان بررسی می‌شوند. زرفرآور همچنین تغییرات احتمالی تجهیز و نیاز به گروت، شابلون و کنترل نصب را در مدارک اجرایی روشن می‌کند.

  • جرم و سختی سیستم تجهیز–فونداسیون–خاک
  • فرکانس تحریک و محدوده مجاز ارتعاش
  • انکربولت، گروت و تلرانس نصب
  • اثر بارهای متصل از پایپینگ و سازه
03

جانمایی سازه، سکو و دسترسی تعمیراتی

طراحی اقتصادی سازه نباید به قیمت دسترسی ضعیف تمام شود. عرض راهرو، ارتفاع آزاد، مسیر خروج موتور یا روتور، فضای داربست، نقاط لیفت و دسترسی به شیرها و ابزار دقیق باید پیش از اجرا دیده شوند. اصلاح این موارد پس از نصب تجهیزات معمولاً دشوار و پرهزینه است.

در بازبینی میان‌رشته‌ای زرفرآور، مدل سازه با جانمایی تجهیزات، پایپینگ و کابل‌کشی کنترل می‌شود. هدف این است که اپراتور و تیم تعمیرات بتوانند فعالیت‌های پرتکرار را ایمن و بدون بازکردن اجزای غیرمرتبط انجام دهند.

  • سکو و راه‌پله با مسیر حرکت روشن
  • فضای لیفت و خروج قطعات
  • دسترسی به نقاط نمونه‌برداری و کنترل
  • فضای توسعه و تجهیز آینده
04

هماهنگی سازه فلزی با فرآیند و تجهیزات

تداخل تیر با شوت، نوار نقاله، لوله یا کابل از رایج‌ترین منابع تغییر کارگاهی است. از سوی دیگر، جابه‌جایی چند سانتی‌متری یک ستون می‌تواند مسیر انتقال مواد یا دسترسی تجهیز را مختل کند. بنابراین کنترل تداخل فقط یک خروجی نرم‌افزاری نیست؛ بخشی از تصمیم مهندسی است.

زرفرآور نقاط اتصال و مرز مسئولیت هر رشته را در مدل و نقشه‌ها هماهنگ می‌کند. بازشوها، پلیت‌ها، ساپورت‌ها، بارهای موضعی و نیازهای نصب در زمان مناسب تثبیت می‌شوند تا RFI و برش‌کاری ناخواسته در سایت کاهش یابد.

05

مدارک اجرایی سازه صنعتی چه چیزهایی را پوشش می‌دهند؟

گزارش محاسبات باید فرض‌ها، آیین‌نامه، بارگذاری و نتایج کنترل را شفاف کند. نقشه اجرایی نیز ترازها، مقاطع، اتصالات، ورق‌ها، انکربولت‌ها و ترتیب قابل فهم ساخت و نصب را نشان دهد. هماهنگی نسخه‌های نقشه با Vendor Data تجهیز برای جلوگیری از مغایرت ضروری است.

سطح مدارک زرفرآور با روش اجرای پروژه هماهنگ می‌شود؛ ممکن است بسته برای استعلام سازه، ساخت کارگاهی یا اجرای مستقیم در سایت تهیه شود. در هر حالت، کنترل نسخه و ثبت کامنت‌های بین‌رشته‌ای بخشی از تحویل است.

  • Design Criteria و بارگذاری
  • نقشه General Arrangement و ترازها
  • نقشه فونداسیون و انکربولت
  • Shop/Construction Drawings بر اساس دامنه
  • لیست متریال و جزئیات اتصال
06

هماهنگی جانمایی و فونداسیون در پروژه بازیافت سرب

در پروژه بازیافت باتری ارمنستان، جانمایی سالن تولید و نقشه‌های اجرایی فونداسیون ماشین‌آلات بخشی از خدمات زرفرآور بوده است. این دو خروجی باید با مشخصات واقعی تجهیزات هماهنگ باشند تا محل استقرار، بارگذاری و الزامات نصب با یکدیگر تعارض نداشته باشند.

برای تعریف خدمات سازه، اطلاعات زمین، نقشه جانمایی، بارها و مدارک سازنده تجهیزات لازم است. در پروژه موجود، وضعیت سازه اجراشده و محدودیت‌های تقویت یا توسعه نیز باید بررسی شوند.

FAQ / STRUCTURAL DESIGN / 03

سؤالات متداول

برای طراحی فونداسیون تجهیز چه داده‌ای لازم است؟

وزن و مرکز جرم، بارهای استاتیکی و دینامیکی، سرعت دوران، آرایش انکربولت، Envelope تجهیز، اطلاعات ژئوتکنیک و شرایط نصب ورودی‌های اصلی هستند.

آیا ارتعاش تجهیزات در محاسبات سازه لحاظ می‌شود؟

بله، برای تجهیزات حساس پاسخ دینامیکی و فاصله فرکانس طبیعی از تحریک بررسی می‌شود. سطح تحلیل به نوع تجهیز، داده سازنده و حساسیت پروژه بستگی دارد.

مدل سه‌بعدی سازه چه کمکی می‌کند؟

کنترل تداخل با تجهیز، شوت، نوار، پایپینگ و کابل، بررسی دسترسی تعمیراتی و هماهنگی ترازها پیش از ساخت از کاربردهای اصلی مدل است.

آیا امکان تقویت سازه موجود برای افزایش ظرفیت هست؟

پس از برداشت وضعیت، بررسی مدارک و تحلیل بار جدید می‌توان گزینه‌های تقویت را ارزیابی کرد. تصمیم نهایی باید شرایط توقف و روش اجرای ایمن را هم پوشش دهد.

نقشه‌های سازه برای ساخت کارگاهی کافی هستند؟

سطح جزئیات به دامنه قرارداد بستگی دارد. بسته می‌تواند از نقشه‌های طراحی تا نقشه‌های ساخت و لیست متریال توسعه یابد و باید پیش از شروع، سطح تحویل دقیق مشخص شود.
